TRAVAUX DE RECHARGEMENT PAR SOUDURE SECTEUR HYDRAULIQUE

CLIENT EDF -
CENTRALE DE CUSSET

> Usinage de la ceinture diamètre 2,9m au profil avec copieur mécanique précision 0.1 mm ( en partenariat)

> Rechargement inox austénitique 316L
> Procédé de soudage mis en œuvre : 135 MIG
Soudage à l'arc en atmosphère inerte avec
électrode fusible, gaz de protection Arg-CO*,82-18%.
> Usinage final avec contrôle du diamètre et au profil par gabarit.

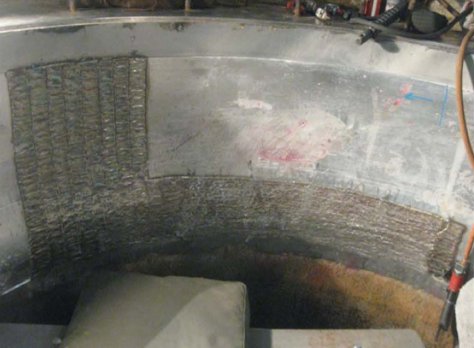

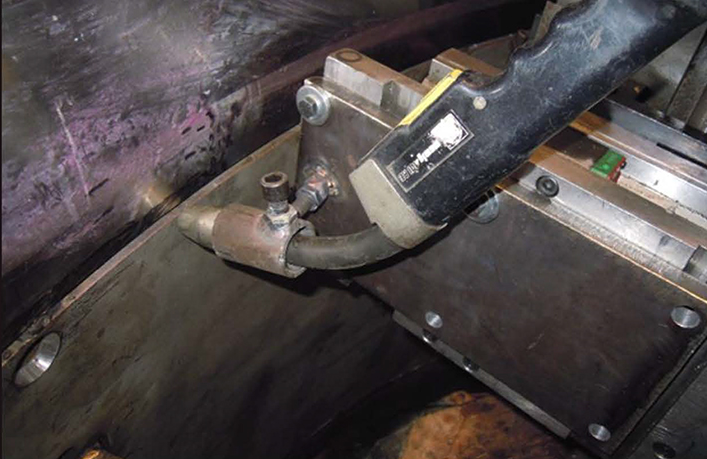

Opération de rechargement

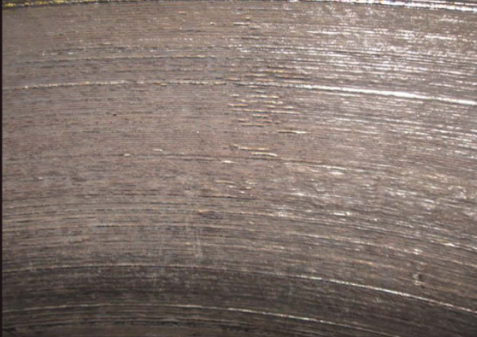

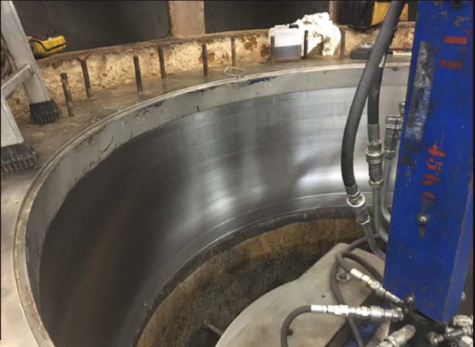

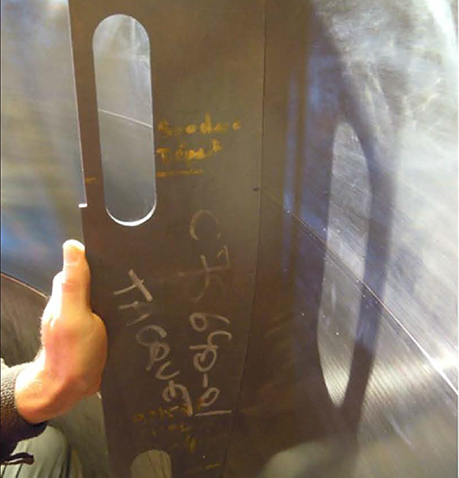

Usinage & contrôle géométrique

TRAVAUX DE RECHARGEMENT
PAR SOUDURE SECTEUR HYDRAULIQUE

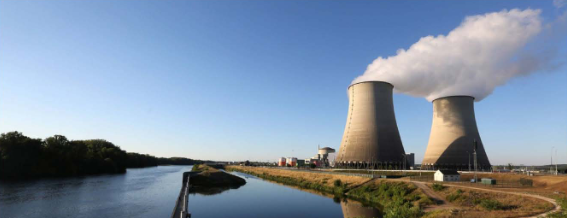

CLIENT EDF - CENTRALE DU PLAN DU VAR

> Usinage de la ceinture diamètre 2m au profil avec copieur mécanique précision O.lmm (en partenariat avec notre prestataire usineur).
> Rechargement inox austénitique 316L
> Procédé de soudage mis en œuvre :
- Soudage à l'arc avec électrode enrobée (procédé 111 suivant la norme NF EN 287-1) utilisé en version manuelle.
- Soudage à l'arc sous protection de gaz actif avec fil électrode fourré, mis en œuvre automatique (procédé 136 suivant la norme ISO 4063 (04.2000)
Usinage final avec contrôle du dimaètre et au profil gabarit

TRAVAUX DE RECHARGEMENT
PAR SOUDURE SECTEUR HYDRAULIQUE

CLIENT EDF - CENTRALE DU PLAN DU VAR

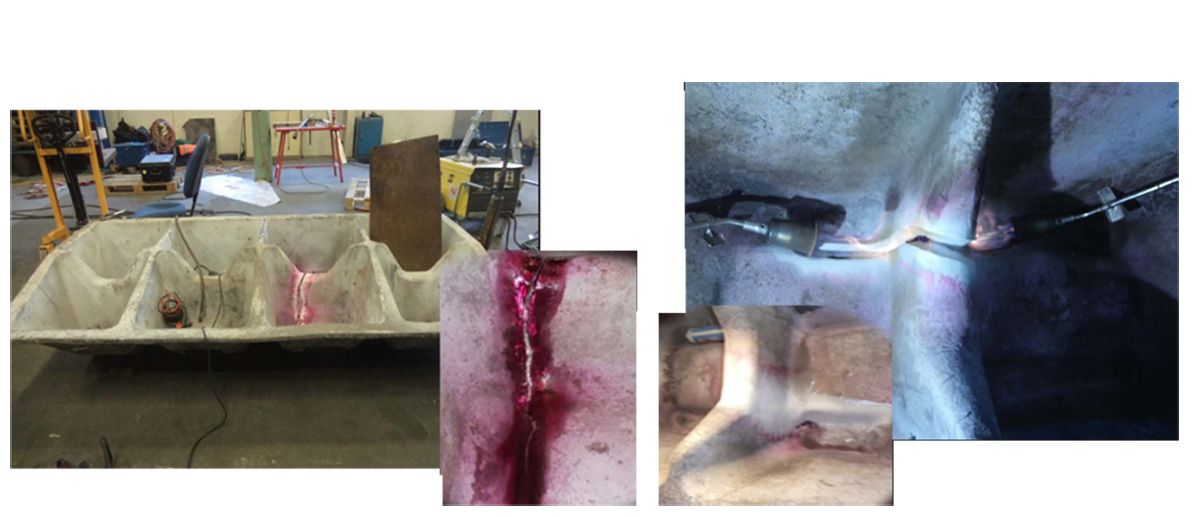

Mise en place et d'un beurrage de sous-couche avec procédé 111

Remplissage avec procédé 136

Usinage (en partenariat)

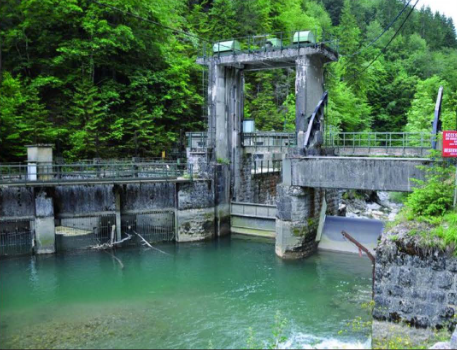

CLIENT EDF - CENTRALE DE BIOGE

> Réparation d'une roue Francis - aube arrachée
> Nuance matière ZO5 CN 13-4
> Remise en placed'une aube arrachée inox martensitique 13-4
> Procédé de soudage mis en œuvre : 141TIG Soudage à l'arc sous protection de gaz inerte
avec fil, gaz de protection Arg 99,9%
> Réalisation de l'assemblage à la glace
> Remise au profil hydraulique par meulage/polissage
> Contrôle non destructif

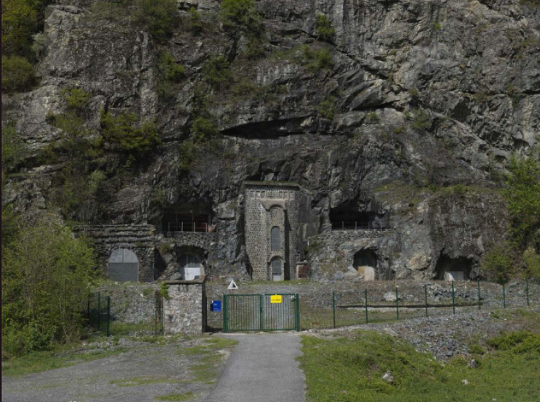

CLIENT EDF - CENTRALE DE BÂTON

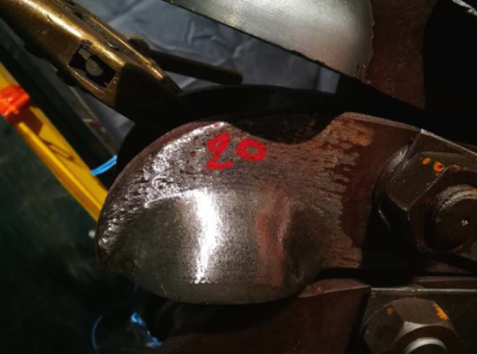

> Réparation d'une roue Pelton
> Nuance matière GX4 Cr Ni Mo 16-5-1
> Procédé de soudage mis en œuvre : 141 TIG Soudage à l'arc sous protection de gaz inerte
avec fil, gaz de protection Arg 99,9%
> Remise au profil hydraulique par meulage/polissage
> Contrôle non destructif

TRAVAUX DE RECHARGEMENT
PAR SOUDURE SECTEUR HYDRAULIQUE

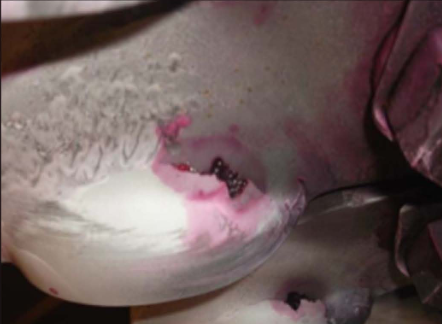

État des lieux et contrôle de la roue

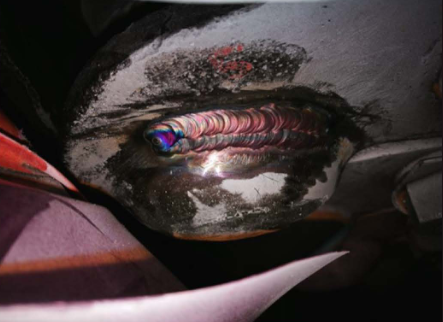

Opération de réparation procédé TIG

TRAVAUX DE RECHARGEMENT
PAR SOUDURE SECTEUR HYDRAULIQUE

AMENAGEMENT HYDRAULIQUE

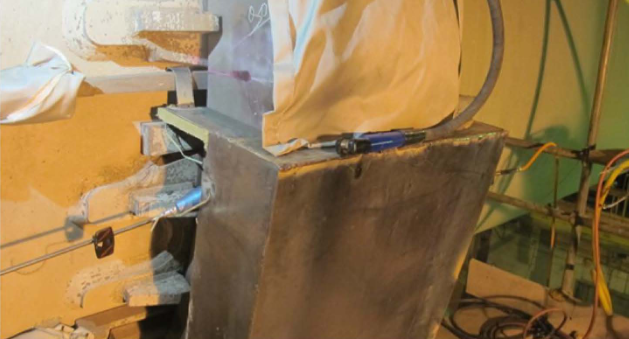

> Supervision d'une réparation du plancher bouchon d'un carter de vanne
> Nuance matière 500QL
> Epaisseur 120mm
> Procédé de soudage mis en oeuvre : 136 Soudage à l'arc sous protection de gaz actif
avec fil électrode fourré, gaz de protection Arg-CO2, 82-18%

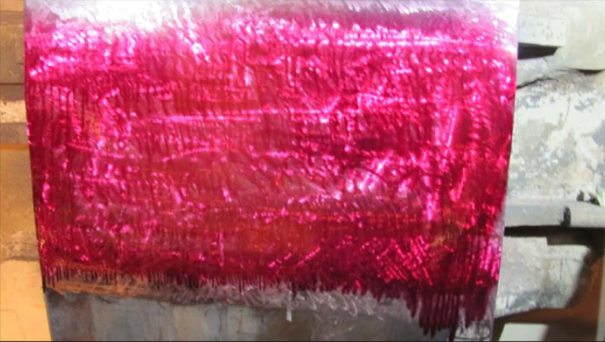

> Contrôle non destructif

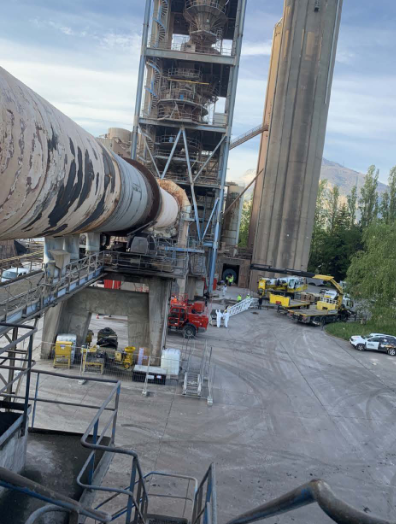

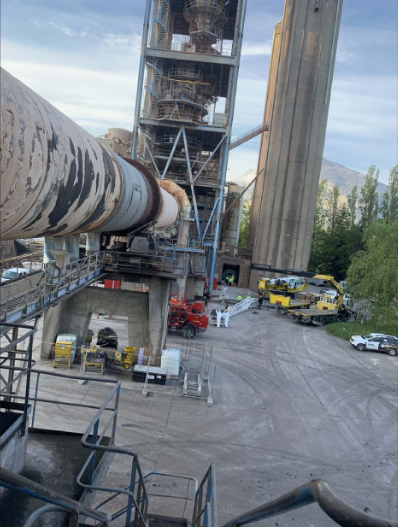

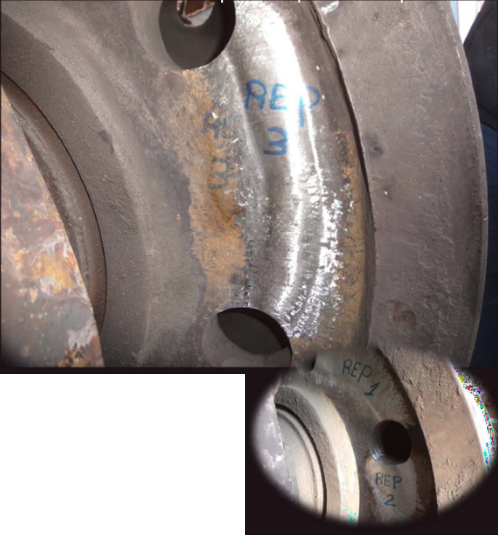

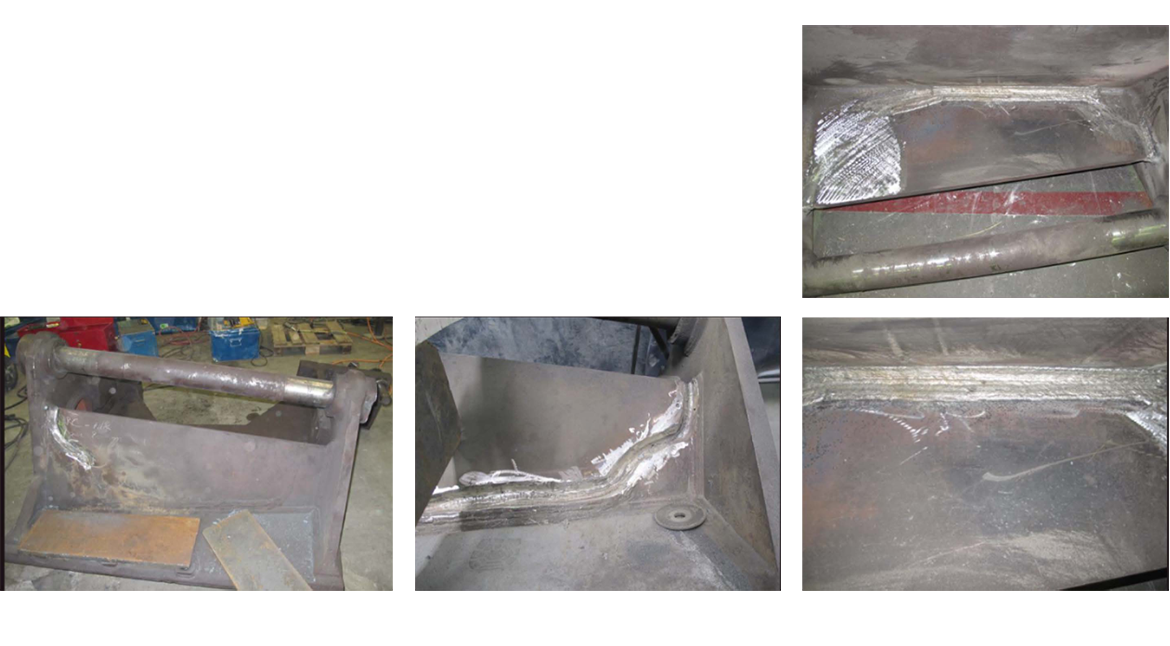

CLIENT - CIMENTERIE ST. EGREVE(38)

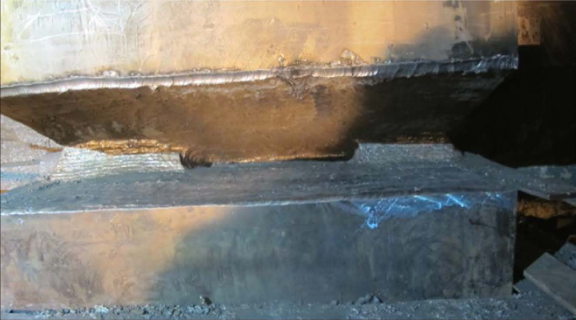

> Réparation par soudure
> Nuance matière 42CD4
> Epaisseur 120mm
> Procédé de soudage mis en oeuvre : Soudage à l'arc avec électrode enrobée utilisée
manuellement (procédé 11 suivant norme ISO 4063)

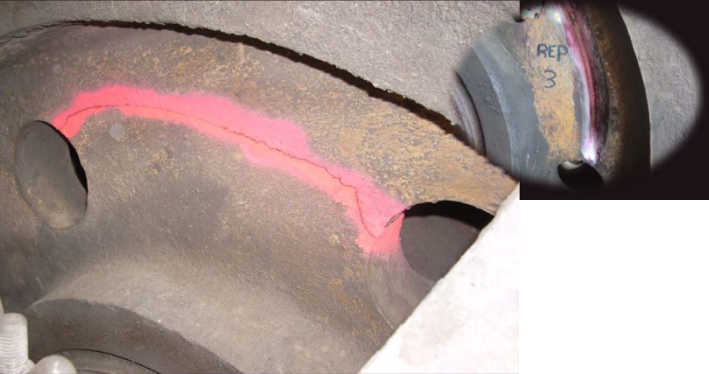

> Contrôle non destructif

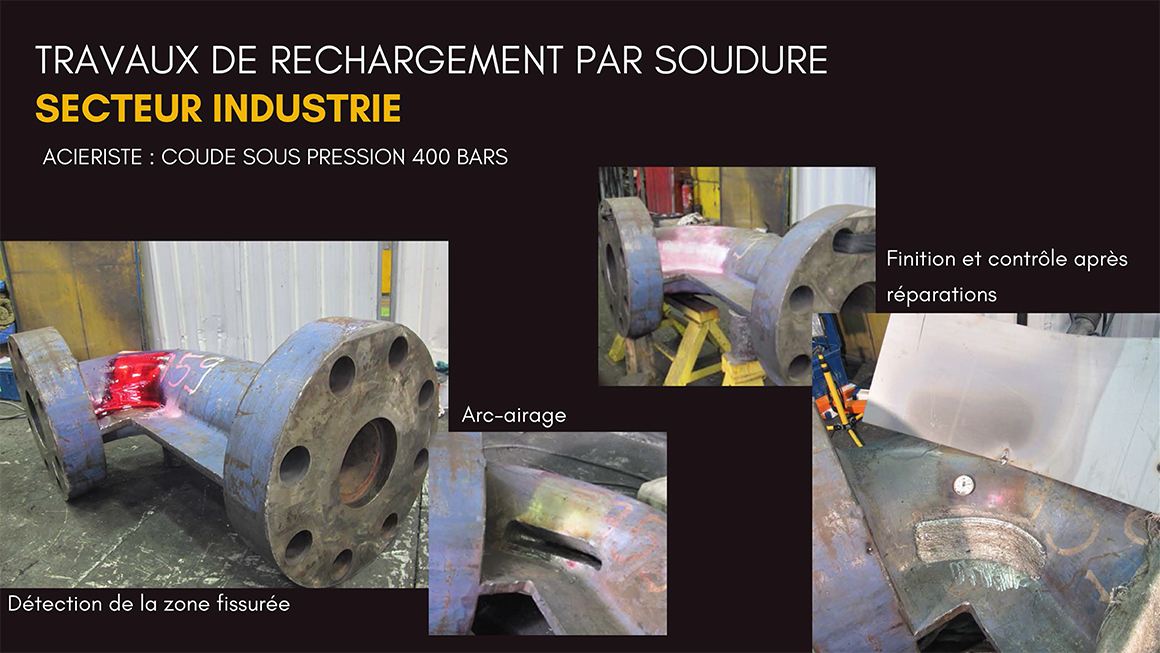

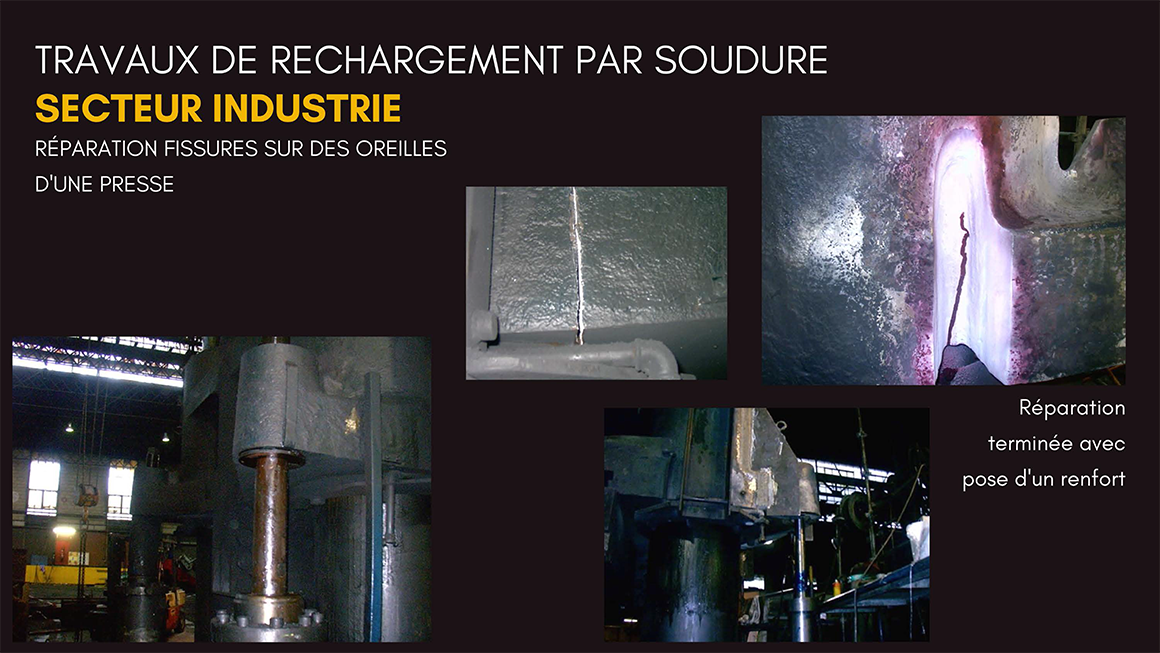

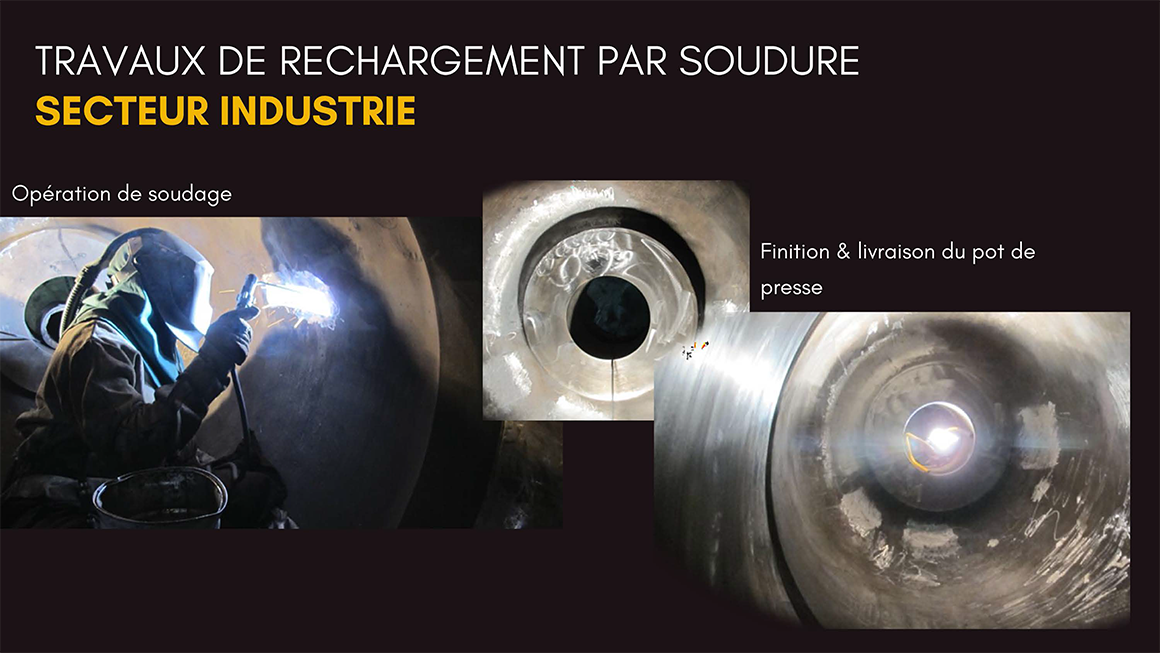

TRAVAUX DE RECHARGEMENT PAR SOUDURE SECTEUR INDUSTRIE

Changement des nosering et tuile d'entrée de four.

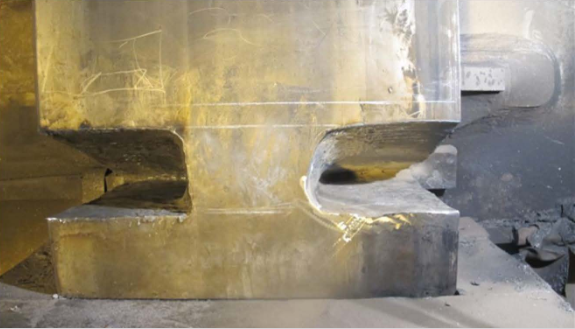

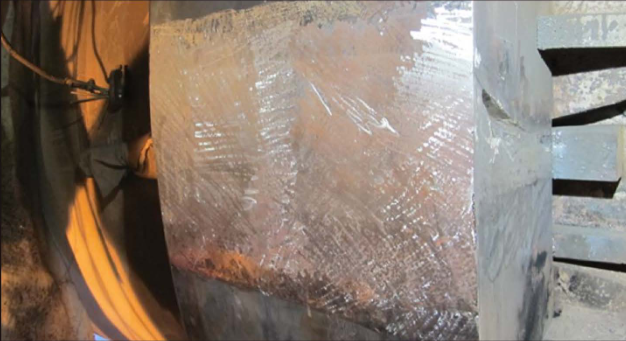

Soudage bandage de four.

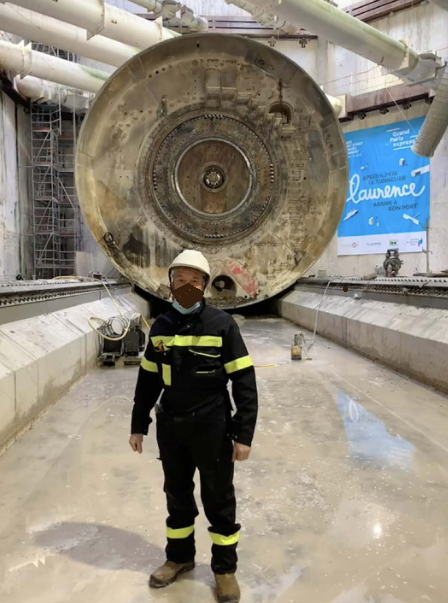

Intervention sur un tunnelier

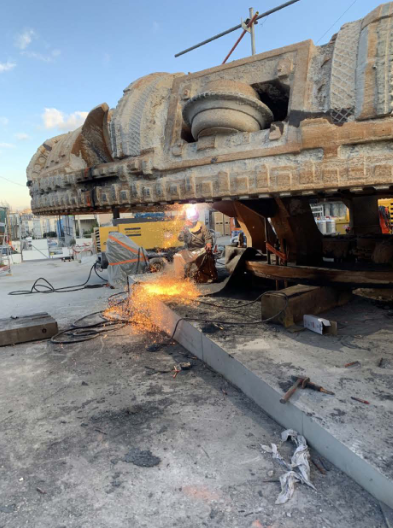

Oxycoupage tête de coupe de tunnelier

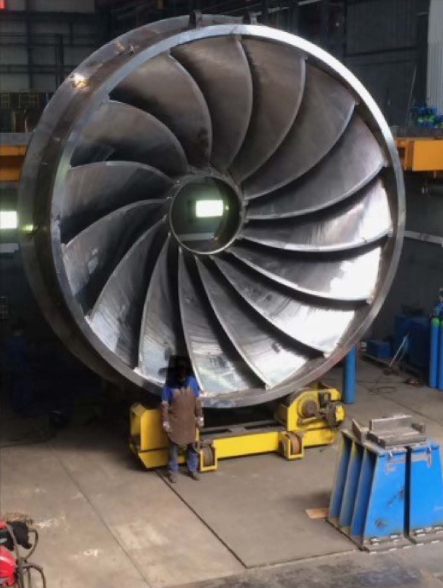

Soudage aube roue Francis

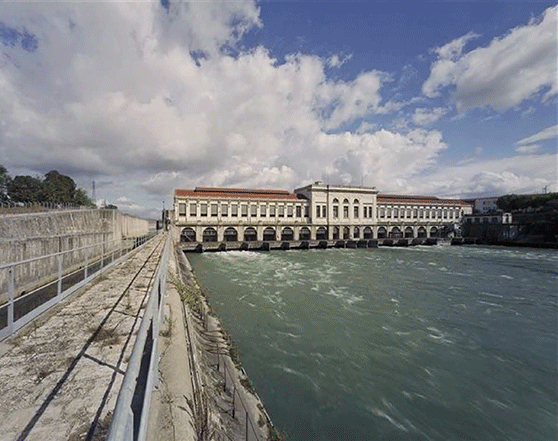

CLIENT EDF - CENTRALE DE CUSSET

Opération de rechargement

Usinage & contrôle géométrique

CLIENT EDF -
CENTRALE DE CUSSET
